สายไฟเบอร์แบบแบนหล่น

30+ ปี

โรงงานของเราก่อตั้งขึ้นในปี 1992 เริ่มต้นด้วยสายโคแอกเชียลซึ่งเป็นหนึ่งในผู้ผลิตรายใหญ่ที่สุดในเมือง lin'an ในปี 2544 เริ่มมุ่งเน้นไปที่การผลิตสายออปติก

30+ ประเทศ

ในปี พ.ศ. 2551 จัดตั้งแผนกขายระหว่างประเทศและจำหน่ายสายเคเบิลใยแก้วนำแสงไปยังกว่า 30 ประเทศและมีประสบการณ์มากมายในการส่งออกสายเคเบิล 18 ปี

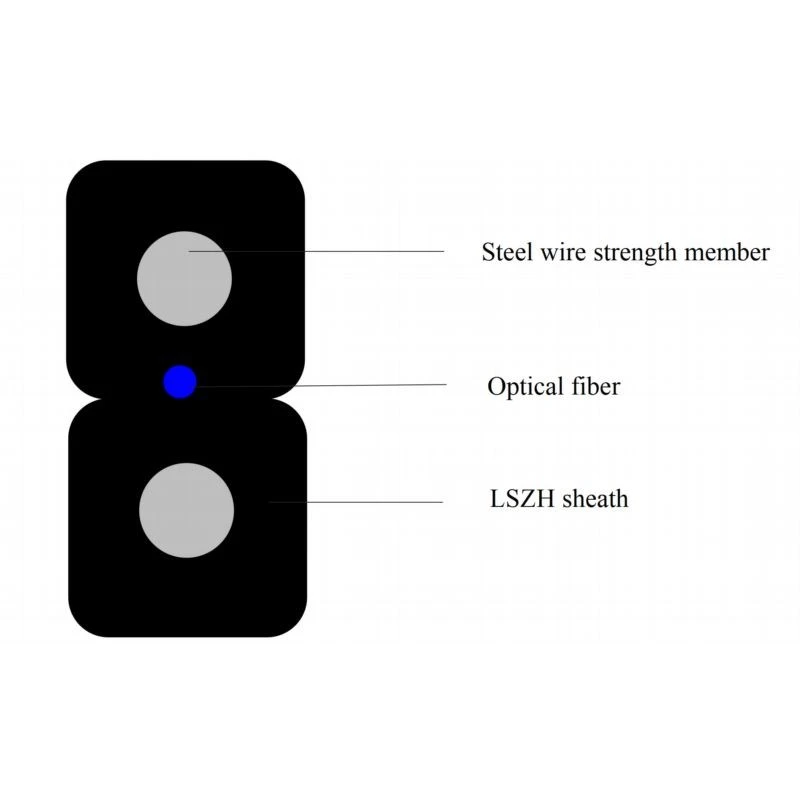

• ลวดเหล็ก FTTH เสริมสายเคเบิลหล่น โครงสร้างเรียบง่ายและน้ำหนักเบา
• ความสามารถในการแถบที่ดีสำหรับการประกบการติดตั้งและบำรุงรักษาง่าย
• ปลอก LSZH ช่วยให้มั่นใจได้ถึงประสิทธิภาพการหน่วงไฟ

• อุณหภูมิการขนส่ง/การเก็บรักษา: -20 องศาถึง +60 องศา

• ความยาวรอกมาตรฐาน: 1 กม. หรือ 2 กม.; มีความยาวอื่น ๆ ให้เลือกด้วย

ความยาวมาตรฐานคือ 1 กม./2 กม. ต่อถัง เราสามารถตัดและปรับแต่งความยาวได้ตามความต้องการโครงการของลูกค้า

สายดรอป FTTH-การพิมพ์ด้วยหมึก

สายแพ-การพิมพ์พลาสม่า

สายเคเบิลกลางแจ้ง GYTC8S-การพิมพ์แบบเหล็ก

สายจัมเปอร์- SC/UPC-SC/APC

GYTC8S กลองไม้ 24 แกน -

สายเคเบิล FTTH - กลอง 1 กม

สาย FTTH-บรรจุกล่อง

สายแพทช์-แพ็คเกจพาเลท





สายแพทช์ในการจัดส่งพาเลท

สาย FTTH ในกล่องบรรจุ

สายแบนในแพ็คเกจถังไม้อัด

ถังคอมโพสิตบรรจุเต็มลงในคอนเทียนเนอร์

กำลังโหลดกลองไม้เนื้อแข็ง





**กระบวนการต่อสายไฟเบอร์ออปติกมาตรฐาน**

การต่อสายไฟเบอร์ออปติกไม่ใช่แค่ "การเผาเส้นใยสองเส้นเข้าด้วยกัน" เป็นชุดของการดำเนินการที่มีความแม่นยำประสานกัน ขั้นตอนหลักหลักมีดังนี้:

1. การหุ้มและการยึดสายเคเบิล

- **การทำงาน:** ใช้เครื่องปอกสายเคเบิลเพื่อถอดเปลือกด้านนอกของสายเคเบิลออปติกออกให้มีความยาวประมาณ 1 เมตร เช็ดจาระบีกันน้ำออก ยึดสายเคเบิลไว้ด้านในตัวปิดประกบ ต้องขันแคลมป์ลวดเหล็กให้แน่นเพื่อป้องกันไม่ให้สายเคเบิล "กลิ้ง" ซึ่งอาจทำให้เส้นใยภายในเสียหายและตึงได้
- **หมายเหตุ:** ห้ามมิให้ท่อบัฟเฟอร์ด้านในเสียหายโดยเด็ดขาด

2. การเตรียมไฟเบอร์ (Endface Preparation)

นี่เป็นขั้นตอนที่สำคัญที่สุดในการพิจารณาคุณภาพรอยต่อ และแบ่งออกเป็นสามขั้นตอนย่อย-:

- **การกำจัดการเคลือบ:** ใช้เครื่องปอกไฟเบอร์ออปติกเพื่อขจัดการเคลือบ เทคนิคจะต้อง **ราบรื่น มั่นคง และรวดเร็ว** ความยาวในการปอกขึ้นอยู่กับประเภทของไฟเบอร์ (สำหรับไฟเบอร์ 0.25 มม. ความยาวในการตัดคือ 8-16 มม. สำหรับไฟเบอร์ 0.9 มม. ความยาวในการตัดคือ 16 มม.)
- **การทำความสะอาด:** เช็ดเส้นใยเปล่าด้วยแผ่นชุบแอนไฮดรัสแอลกอฮอล์ **เช็ดในทิศทางเดียวเท่านั้น** ห้ามกลับไปกลับมาเพื่อป้องกันการปนเปื้อนซ้ำ
- **การตัด:** การตัดไฟเบอร์โดยใช้มีดตัดที่มีความแม่นยำ พื้นผิวที่เข้าเกณฑ์ควรมีความเรียบเหมือนกระจก- ปราศจากเสี้ยนหรือรอยตำหนิ และตั้งฉากกับแกนไฟเบอร์ (มุมควรน้อยกว่า 0.3 องศา )

3. การประกบและการหดตัวด้วยความร้อน

- **การต่อ:** วางเส้นใยลงในร่อง V- ของตัวต่อฟิวชั่นและปิดตัวป้องกันลม เครื่องต่อจะจัดแนวเส้นใยและปล่อยส่วนโค้งโดยอัตโนมัติ จุดต่อคุณภาพสูง-ไม่ควรมีฟองอากาศ ไม่ทำให้แคบลง และไม่ทำให้กระจกหนาขึ้น
- **การหดตัวด้วยความร้อน:** ย้ายปลอกหดด้วยความร้อนไปที่กึ่งกลางของจุดประกบแล้ววางไว้ในเครื่องทำความร้อน ปลอกหดด้วยความร้อนใช้เพื่อคืนความต้านทานแรงดึงของเส้นใย

4. การจัดเรียงเส้นใย (Traying) และการปิดผนึก

- **การจัดระเบียบไฟเบอร์ (การถาด):** จัดระเบียบเส้นใยที่ต่อและความร้อน-หดลงในถาดจัดเก็บตามลำดับ **ยิ่งรัศมีการโค้งงอมากเท่าไรก็ยิ่งดีเท่านั้น** หลีกเลี่ยงการโค้งงอแน่น (การวนซ้ำแน่น) ซึ่งอาจเพิ่มการสูญเสียได้
- **การปิดผนึก:** ต้องทำการทดสอบ OTDR เพื่อตรวจสอบคุณภาพรอยต่อก่อนที่จะปิดผนึกการปิด การปิดที่ปิดสนิทจะต้องกันน้ำอย่างเคร่งครัด (การซึมน้ำจะทำให้สูญเสียการดูดซึมในเส้นใยเพิ่มขึ้น)
