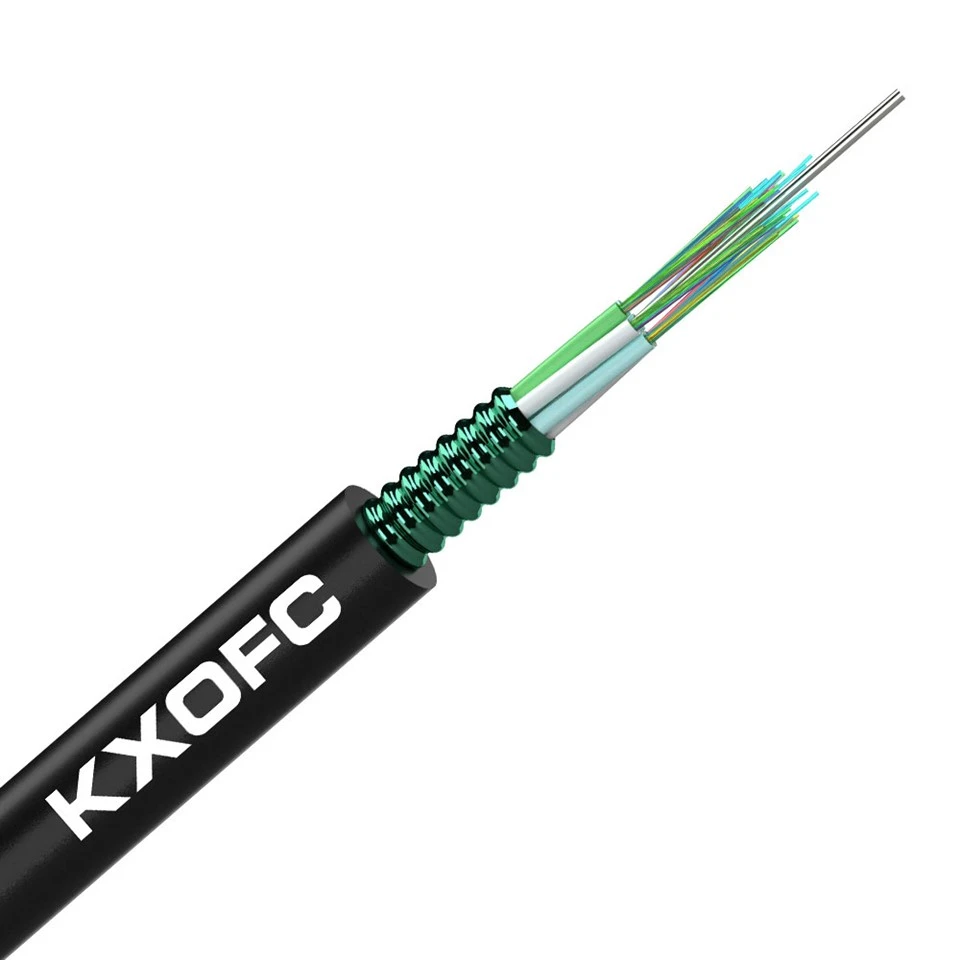

สายเคเบิลใยแก้วนำแสงหุ้มเกราะโหมดเดียว

แบรนด์ของตัวเอง





สายดรอป FTTH-การพิมพ์ด้วยหมึก

สายแพ-การพิมพ์พลาสม่า

สายเคเบิลกลางแจ้ง GYTC8S-การพิมพ์แบบเหล็ก

สายจัมเปอร์- SC/UPC-SC/APC

GYTC8S กลองไม้ 24 แกน -

สายเคเบิล FTTH - กลอง 1 กม

สาย FTTH-บรรจุกล่อง

สายแพทช์-แพ็คเกจพาเลท







แพ็คและจัดส่ง



สายแพทช์ในการจัดส่งพาเลท

สาย FTTH ในกล่องบรรจุ

สายแบนในแพ็คเกจถังไม้อัด

ถังคอมโพสิตบรรจุเต็มลงในคอนเทียนเนอร์

กำลังโหลดกลองไม้เนื้อแข็ง







**ประเด็นสำคัญในการติดตั้ง Duct Cable**

**1. ข้อกำหนดเกี่ยวกับท่อและท่อร้อยสาย**

ต้องเตรียมการดังต่อไปนี้ก่อนการติดตั้งสายเคเบิลท่อ:

**หลักการเลือกท่อร้อยสาย:**

- เมื่อการออกแบบไม่ได้ระบุตำแหน่งท่อร้อยสาย ต้องใช้ท่อร้อยสายทีละชั้น **จากล่างขึ้นบนและจากทั้งสองด้านไปทางกลาง**

- ตำแหน่งท่อร้อยสายที่อยู่ในสายเคเบิลในส่วนท่อที่อยู่ติดกันจะต้องค่อนข้างสอดคล้องกันเพื่อหลีกเลี่ยงการเปลี่ยนจากด้านหนึ่งของตลิ่งท่อไปยังอีกด้านหนึ่ง

- ไม่ควรเปลี่ยนตำแหน่งท่อร้อยสายที่เลือกตามเส้นทางเดียวกัน

**การทำความสะอาดท่อร้อยสาย:** ก่อนการติดตั้ง ต้องทำความสะอาดท่อร้อยสายไฟเพื่อให้แน่ใจว่าไม่มีสิ่งกีดขวาง

**2. การติดตั้งท่อย่อย-**

เมื่อติดตั้งสายเคเบิลในท่อพลาสติก-ที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ โดยทั่วไปแล้วท่อย่อยพลาสติก-จะใช้เพื่อปรับปรุงการใช้ท่อร้อยสายและปกป้องสายเคเบิล:

| รายการ|ข้อกำหนด |

| วัสดุท่อย่อย-|ท่อพลาสติกที่มีความทนทานดีและเป็นมิตรกับสิ่งแวดล้อม |

| จำนวนท่อย่อย-|เส้นผ่านศูนย์กลางภายนอกที่เท่ากันโดยรวมของท่อย่อย-หลายท่อไม่ควรเกิน **85% ถึง 90%** ของเส้นผ่านศูนย์กลางด้านในของท่อหลัก |

| เส้นผ่านศูนย์กลางภายในท่อย่อย-|ไม่ควรน้อยกว่า **1.5 เท่า** เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล |

| วิธีการติดตั้ง|ต้องติดตั้งท่อย่อยหลาย-ภายในท่อหลักเดียวกัน **ในการดึงครั้งเดียว** |

| ข้อกำหนดการประกบกัน|ท่อย่อย- **ต้องไม่มีรอยต่อ** ภายในท่อหลัก |

| สิ้นสุดการปิดผนึก|ปลายท่อย่อย-ที่ไม่ได้ใช้จะต้องปิดผนึกไม่ให้น้ำเข้า |

| การเข้ารหัสสี|ท่อย่อยหลาย-ภายในท่อหลักเดียวกันควรแยกแยะโดยใช้สีที่ต่างกัน |

**ความยาวที่ยื่นออกมาของท่อย่อย-:**

- ภายในบ่อพัก/หลุมมือจับ ความยาวที่ยื่นออกมาของท่อย่อย- จะต้องเป็น **200 มม. ถึง 400 มม.**

- ภายในท่อส่งไฟฟ้า ความยาวที่ยื่นออกมาของท่อย่อย-สามารถเป็นได้ **150 มม. ถึง 200 มม.**

**3. วิธีการติดตั้งสายเคเบิล**

สามารถติดตั้งสายเคเบิลท่อได้โดยใช้การดึงแบบกลไกหรือการดึงแบบแมนนวล:

- ความตึงในการดึงสำหรับการดึงครั้งเดียว **จะต้องไม่เกินค่าความต้านทานแรงดึงที่อนุญาตของสายเคเบิล**

- หลังการติดตั้ง สายเคเบิลจะต้อง **ไม่มีการบิด ไขว้ รอยขีดข่วนที่เห็นได้ชัดเจน หรือความเสียหาย**

- สายเคเบิล **จะต้องไม่งอภายใน 150 มม.** จากออกจากท่อ

- ที่ท่อร้อยสายโค้งหรือข้ามกับสิ่งกีดขวางอื่นๆ ต้องใช้อุปกรณ์นำทางหรือกระดิ่ง- ท่อป้องกันปากเพื่อการป้องกัน

**4. การติดตั้งในบ่อพัก/แฮนด์โฮล**

การติดตั้งสายเคเบิลภายในบ่อพัก/มือจับต้องเป็นไปตามข้อกำหนดต่อไปนี้:

- สายเคเบิลจะต้อง **ยึดแน่นหนา** และควรป้องกันด้วยท่อพลาสติกอ่อน (เช่น ท่อลูกฟูก)

- จะต้องติดตั้งตัวปิดประกบสายเคเบิลไว้เหนือ

ระดับน้ำตลอดทั้งปี-และรองรับด้วยขายึดป้องกัน

- สายเคเบิล **ต้องไม่ผ่านท่อระบายน้ำโดยตรง**

- ความยาวสายเคเบิลที่สงวนไว้จะต้องขดตามข้อกำหนดรัศมีการโค้งงอและยึดเข้ากับฉากยึดอย่างแน่นหนา

- **จะต้องติดตั้งป้ายหรือป้ายกำกับระบุสายเคเบิล** (ต้องติดป้ายไว้ที่ช่องระบายทุกช่อง)

- การปิดประกบสายเคเบิลจะต้องได้รับการแก้ไขเพื่อ-อุปกรณ์ที่ฝังไว้ล่วงหน้าบนผนังท่อระบายน้ำ

**5. การปิดผนึกท่อ**

หลังจากการติดตั้งสายเคเบิล ปลายของทั้งท่อหลักและท่อย่อย-จะต้องปิดผนึกอย่างแน่นหนาตามที่การออกแบบกำหนด เพื่อป้องกันไม่ให้น้ำ ไอ และเศษต่างๆ เข้าไป
